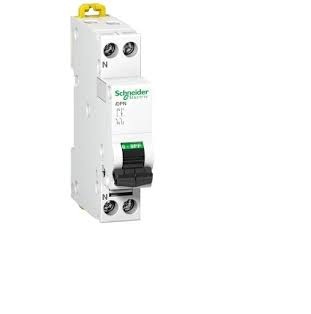

MCB (Miniature Circuit Breaker) adalah saklar atau perangkat elektromekanis yang berfungsi sebagai pelindung rangkaian instalasi listrik dari arus lebih (over current). Terjadinya arus lebih ini, mungkin disebabkan oleh beberapa gejala, seperti: hubung singkat (short circuit) dan beban lebih (overload). MCB sebenarnya memiliki fungsi yang sama dengan sekring (fuse), yaitu akan memutus aliran arus listrik circuit ketika terjadi gangguan arus lebih. Yang membedakan keduanya adalah saat terjadi gangguan, MCB akan trip dan ketika rangkaian sudah normal, MCB bisa di ON-kan lagi (reset) secara manual, sedangkan fuse akan terputus dan tidak bisa digunakan lagi.
MCB biasa diaplikasikan atau digunakan pada instalasi rumah tinggal, pada instalasi penerangan, pada instalasi motor listrik di industri dan lain sebagainya.
Prinsip kerja MCB sangat sederhana, ketika ada arus lebih maka arus lebih tersebut akan menghasilkan panas pada bimetal, saat terkena panas bimetal akan melengkung sehingga memutuskan kontak MCB (Trip). Selain bimetal, pada MCB biasanya juga terdapat solenoid yang akan mengtripkan MCB ketika terjadi grounding (ground fault) atau hubung singkat (short circuit).
Namun penting juga untuk di ingat, bahwa MCB juga bisa trip dengan panas (over heating) yang diakibatkan karena kesalahan desain/perencanaan instalasi, seperti ukuran kabel yang terlalu kecil untuk digunakan dalam arus yang tinggi, sehingga menghasilkan panas, yang lama-kelamaan akan melekungkan bimetal dan mengtripkan MCB. Oleh karena itu penggunaan kabel instalasi juga harus memperhatikan standar maksimum arus (A) kabel yang akan digunakan, dan arus kabel tersebut tidak boleh lebih kecil dari arus maksimum rangkaian/circuit.
Menurut karakteristik Tripnya, ada tiga tipe utama dari MCB, yaitu: tipe B, tipe C, dan tipe D yang didefinisikan dalam IEC 60898.
MCB Tipe B, adalah tipe MCB yang akan trip ketika arus beban lebih besar 3 sampai 5 kali dari arus maksimum atau arus nominal MCB. MCB tipe B merupakan karateristik trip tipe standar yang biasa digunakan pada bangunan domestik.
MCB Tipe C, adalah tipe MCB yang akan trip ketika arus beban lebih besar 5 sampai 10 kali arus nominal MCB. Karakteristik trip MCB tipe ini akan menguntungkan bila digunakan pada peralatan listrik dengan arus yang lebih tinggi, seperti lampu, motor dan lain sebagainya.
MCB tipe D, adalah tipe MCB yang akan trip ketika arus beban lebih besar 8 sampai 12 kali arus nominal MCB. Karakteristik trip MCB tipe D merupakan karakteristik trip yang biasa digunakan pada peralatan listrik yang dapat menghasilkan lonjakan arus kuat seperti, transformator, dan kapasitor.
